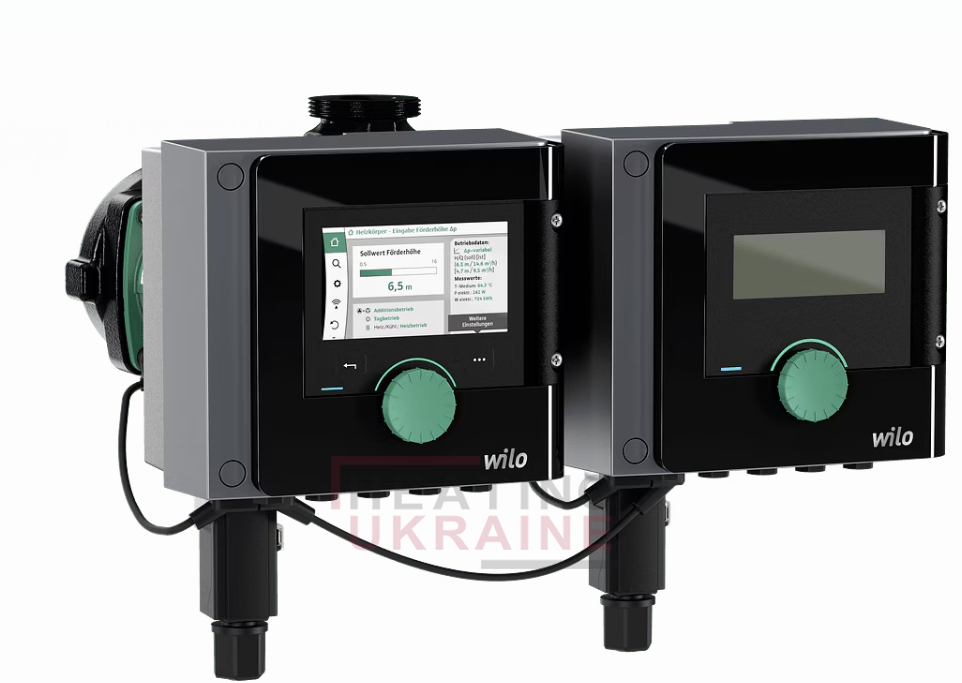

Розумний здвоєний циркуляційний насос з мокрим ротором для різьбового або фланцевого з’єднання, EC-двигун із вмонтованим електронним регулюванням потужності.

Системи водяного опалення, установки кондиціонування, закриті системи охолодження та промислові циркуляційні системи.

Галузі застосування

Завдяки точному налаштуванню способу керування для відповідного, орієнтованого на установку застосування (напр., нагрівальний прилад, підлогове опалення, стельове охолодження) насос дозволяє експлуатацію з максимальної ефективністю установки.

Опалення

• Радіатор
• Підлогове опалення
• Стельове опалення
• Повітропідігрівник
• Опалення бетонного ядра*
• Гідравлічна стрілка
• Розподілювач без перепаду тиску*
• Буферний накопичувач системи опалення*
• Теплообмінник
• Контур джерела тепла (тепловий насос)*
• Контур мережі централізованого теплопостачання*

Охолодження

• Стельове охолодження
• Підлогове охолодження
• Прилади для кондиціювання повітря
• Охолодження бетонного ядра*
• Гідравлічна стрілка
• Розподілювач без перепаду тиску*
• Буферний накопичувач системи охолодження*
• Теплообмінник
• Контур зворотного охолодження*
• Контур мережі централізованого охолодження*

(* Тип установки доступний від SW ≥ 01.05.10.00)

Комбіноване опалення та охолодження

• Автоматичне перемикання (виконання -R7: неможливо, але лише з датчиком температури Stratos MAXO)

Способи керування

• Постійне число обертів (режим керування)
• Δp-c для постійного диференціального тиску
• Δp-v для змінного диференціального тиску
• Dynamic Adapt plus для безперервного (динамічного) підлаштування подачі під поточні потреби
• T-const. для постійного регулювання температури
• ΔT-const. для регулювання постійного перепаду температури
• Константа Q для постійного регулювання подачі
• Multi-Flow Adaptation: Розрахунок сумарної подачі живильного насоса для відповідного постачання вторинних насосів в гребінках опалювальних контурів
• Визначене користувачем PID-регулювання

Опціональні функції

• Q-Limit_max. для обмеження максимальної подачі
• Q-Limit_min. для обмеження мінімальної подачі
• No-Flow Stop (вимкнення за відсутності потоку)
• Автоматичний знижений режим роботи (виконання -R7: неможливе, хоч і з датчиком температури Stratos MAXO)
• Регулювання поганих точок (Δp-c регулювання із зовнішнім давачем дійсних значень)
• Розпізнавання термічної дезінфекції (Stratos MAXO-Z)
• Змінний градієнт робочої лінії Δp-v

Ручні налаштування

• Вибір галузі застосування в помічнику налаштування
• Налаштування відповідних робочих параметрів
• Номінальна робоча точка: безпосереднє введення розрахункової робочої точки для Δp-v
• Індикація стану
• Налаштування та скидання лічильника кількості енергії (тепло та охолодження)
• Функція видалення повітря насоса
• Система блокування кнопок для блокування налаштувань
• Функція для скидання на заводські налаштування або на збережені точки відновлення (комплекти параметрів)
• Налаштування параметрів аналогових входів
• Налаштування параметрів бінарних входів
• Налаштування параметрів релейних виходів
• Функція здвоєного насоса (для 2 одинарних насосів, які мають працювати як здвоєний насос)

Автоматичні функції

• Оптимізоване за потребами регулювання потужності для ефективної експлуатації залежно від режиму роботи
• Розпізнавання зниженого режиму роботи (виконання -R7: неможливе, хоч і з датчиком температури Stratos MAXO)
• Вимкнення в разі розпізнавання відсутності потоку (No-Flow Stop)
• Плавний пуск
• Автоматичні програми усунення помилок (наприклад, функція розблокування)
• Перемикання режиму опалення та охолодження (виконання "-R7": перемикання неможливе, хоча й з датчиком температури Wilo-Stratos MAXO)
• Повний захист двигуна за допомогою вбудованої електронної системи розмикання

Зовнішні керувальні входи та їхнє функціонування

2 аналогових входи:

• Типи сигналізації: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, РТ1000
• Застосування: Дистанційне налаштування заданого значення для кожного способу керування (окрім Multi-Flow Adaptation), сенсорні входи для температури, перепаду тиску або вільний давач у визначеному користувачем PID-режимі

2 цифрових входи:

• Для безпотенційних керувальних виходів або вимикачів
• Функції з можливістю налаштування:
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • РУЧНИЙ (BMS ВИМК)
  • Система блокування кнопок
  • Перемикання режиму нагрівання та охолодження

Wilo Net для керування здвоєним насосом з двох одинарних насосів, зв’язку між декількома насосами й дистанційного налаштування насосів через шлюз

Функції сигналізації та індикації

• Статус дисплея — індикатор робочого стану:
  • Задане значення
  • Дійсна висота подачі
  • Дійсна подача
  • Споживана потужність
  • Споживання електроенергії
  • Температурні показники (виконання "-R7": фактична температура середовища можлива з датчиком температури Wilo-Stratos MAXO)
• Світлодіод індикації стану: Безпомилкова експлуатація (зелений світлодіод), комунікація насосів (синій світлодіод)
• Статус дисплея — індикація помилки (червоний дисплей):
  • Коди помилок та опис помилок повним текстом
  • Заходи із зупинення
• Статус дисплея — індикація попередження (жовтий дисплей):
  • Коди попереджень і опис попередження з повним текстом
  • Заходи із зупинення
• Статус дисплея — індикація процесу (синій дисплей):
  • Вентиляція насоса
  • Оновлення процесу
• Статус дисплея — комунікація з BMS (синій дисплей):
  • Базова інформація щодо активних параметрів BMS (швидкість передачі даних, адреса…)
• Узагальнений сигнал про несправності SSM (безпотенційний перемикальний контакт)
• Узагальнений сигнал про роботу SBM (безпотенційний замикальний контакт)

Обмін даними

• Інтерфейс Bluetooth для бездротового обміну даними, а також дистанційного керування насосом за допомогою смартфону або планшета.
• Дистанційний контроль насоса з WiloCare.
• Цифровий інтерфейс Modbus TCP для під’єднання до системи автоматизації споруди (можливо завдяки модулю CIF Wilo Ethernet (мультипротокольний)).
• Послідовний цифровий інтерфейс Modbus RTU для під’єднання до системи автоматизації споруди через систему шин RS485 (можливо за допомогою модуля CIF Wilo Modbus RTU).
• Цифровий інтерфейс BACnet IP для під’єднання до системи автоматизації споруди (можливо завдяки модулю CIF Wilo Ethernet (мультипротокольний)).
• Послідовний цифровий інтерфейс BACnet MS/TP для під’єднання до системи автоматизації споруди через систему шин RS485 (можливо за допомогою модуля CIF Wilo BACnet MS/TP).
• Послідовний цифровий інтерфейс LON для під'єднання до системи автоматизації споруди через систему шин LONWorks (можливо за допомогою модуля CIF Wilo LON ).
• Послідовний цифровий інтерфейс CANopen для під'єднання до системи автоматизації споруди через систему шин CANopen (можливо за допомогою модуля CIF Wilo CANopen).
• Послідовний цифровий інтерфейс PLR для під'єднання до системи автоматизації споруди через спеціальні модулі зв'язку (можливо за допомогою модуля CIF Wilo PLR).

Керування здвоєним насосом (здвоєний насос або два одинарних насоси)

• Режим роботи "головний-резервний" (автоматичне перемикання насосів за сигналом про несправність/за часом)
• Режим паралельної роботи (оптимізоване за ККД увімкнення і вимкнення насоса з піковим навантаженням)
•
• Спорядження

• Для насосів із фланцевим з’єднанням: фланцеві виконання
  • Стандартне виконання для насосів від DN 32 до DN 65: комбінований фланець PN 6/10 (фланець PN 16 відповідно до EN 1092-2) для зустрічних фланців PN 6 та PN 16
  • Стандартне виконання для насосів DN 80/DN 100: фланець PN 6 (розрахований PN 16 відповідно до EN 1092-2) для зустрічного фланця PN 6
  • Спеціальне виконання для насосів DN 32 - DN 100: фланець PN 16 (відповідно до EN 1092-2) для зустрічного фланця PN 16
• Численні інтегровані інтерфейси зв'язку та гніздо для додаткового використання модулів CIF
• 5 вводів кабелю для під'єднання інтерфейсів зв'язку
• Інтерфейс Bluetooth
• Графічний дисплей з високою роздільною здатністю з зеленою кнопкою та 2 клавішами
• Зручна клемна коробка
• Вмонтований датчик температури (виконання "-R7": без)
• Електричне швидке з’єднання з оптимізованим Wilo-Connector для енергопостачання

• Насос
• 2 оптимізованих Wilo-Connector
• 4 кабельні різьбові з’єднання M16 × 1,5
• Ущільнення різьбового з'єднання
• Підкладні шайби для фланцевих гвинтів (для номінального внутрішнього діаметра під'єднання DN 32 - DN 65)
• Інструкція з монтажу та експлуатації

• Допустимий діапазон температур: від –10 до +110 °C, від –10 до +90 °C
• Під'єднання до мережі 1~230 В, 50/60 Гц
• Клас захисту IPX4D
• Різьбове з'єднання DN 30 (RP 1^1/4)
• Фланцеве під'єднання DN 32 до DN 80
• Макс. робочий тиск для стандартного виконання: 6/10 бар або 6 бар (спеціальне виконання: 10 бар або 16 бар)
• Клас ізоляції: F
• Випромінення перешкод згідно з EN 61800-3:2004+A1:2012/житлові приміщення (C1)
• Стійкість до перешкод згідно з: EN 61800-3:2004+A1:2012/промислові приміщення (C2)

• Максимальна подача Q: 112 м³/год
• Максимальна висота подачі H: 16 м

• Підшипник : графіт
• Робоче колесо : PPS-GF40
• Корпус насоса : Сірий чавун
• Вал : 1.4028, DLC-покриття

• Розумний циркуляційний здвоєний насос із мокрим ротором з ЕС-двигуном і вмонтованим електронним регулюванням потужності
• Технологія зеленої кнопки та графічний дисплей
• Захист двигуна за допомогою електронної системи розімкнення
• Штекерне з'єднання для розширення функцій з опціональними модулями CIF для під'єднання до системи автоматизації будинку
• Робоче колесо з об'ємними вигнутими лопатями та гільзою з композитного

Представлено в наступних розмірах:
