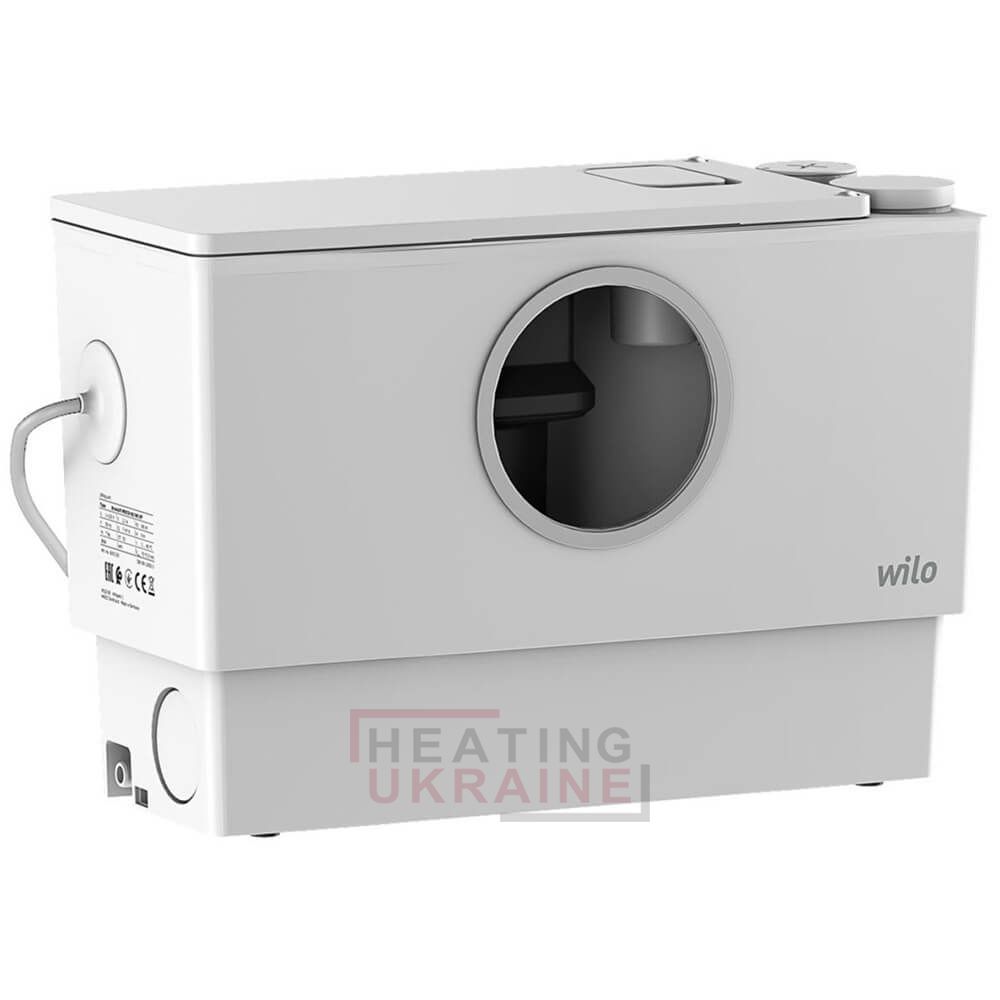

Компактний і готовий до під’єднання підйомний пристрій для дренажу раковини, душу й унітаза.

Перекачуване середовище

Для збирання та перекачування в побутових приміщеннях наведених далі рідин.

• Стічні води з фекаліями

Вимоги до стічних вод згідно з 12050

Установка водовідведення виконує вимоги згідно з EN 12050-3.

Для установок згідно з 12050-3 потрібно дотримуватися наведених далі умов:

• Усі під’єднані дренажні об’єкти встановлено в одному приміщенні.
• Вище рівня зворотного потоку є додатковий туалет.

Конструкція

Компактний, готовий до під’єднання й повністю занурюваний підйомний пристрій з насосом із занурювальним двигуном. Насос із занурювальним двигуном оснащено лезом, яке обертається. Лезо надійно подрібнює фекалії у стічних водах. Контроль рівня здійснюється за допомогою вертикального поплавкового вимикача. Система розповітрення вбудована у кришку й оснащена активовано-вугільним фільтром.

Пропонуються щонайбільше п’ять під’єднань:

• 1 Вхідний отвір 40 мм (DN 40), без зворотного клапана, у виконанні вгору, закритий у заводському налаштуванні.
• 2 Вхідні отвори 40/50 мм (DN 40/50), зі зворотним клапаном, у виконанні горизонтально ліворуч і праворуч, відкриті у заводському налаштуванні.
• 1 Під'єднання унітаза 110 мм (DN 110), у виконанні вперед, відкрите у заводському налаштуванні. — За потреби під'єднання унітаза може бути у виконанні горизонтально праворуч. Відповідний отвір закритий у заводському налаштуванні.
• 1 Напірний патрубок 32/40 мм (DN 32/40), зі зворотним клапаном, у виконанні вгору, відкритий у заводському налаштуванні.

Комплект постачання

• 1 Манжета для HT-труби DN 32/40 (32/40 мм)
• 2 Шлангові хомути 32 – 50 мм
• 1 Манжета для HT-труби DN 110 (110 мм)
• 1 Затискне кільце
• 1 Шланговий хомут 110 – 130 мм
• 2 Впускні патрубки DN 50 (50 мм)
• 2 Манжети для HT-труби DN 40/50 (40/50 мм)
• 2 Зворотних клапани
• 4 Хомути для кріплення труб 50 – 70 мм
• 2 Шлангові хомути 32 – 50 мм
• 2 Ущільнюючі набивки
• 6 ущільнювальних кілець
• Кріплення на підлозі (захист від спливання): 2 Кутники для кріплення із гвинтами і дюбелями
• Інструкція з монтажу та експлуатації

Технічні характеристики
