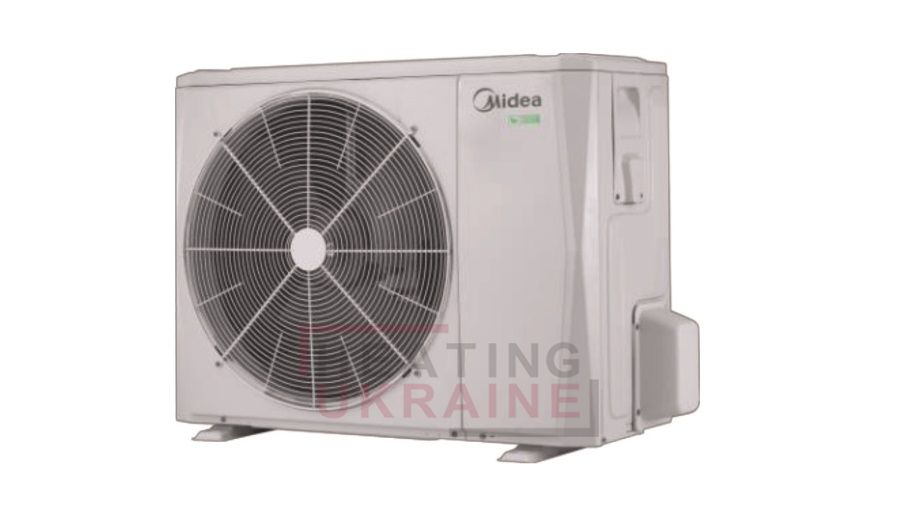

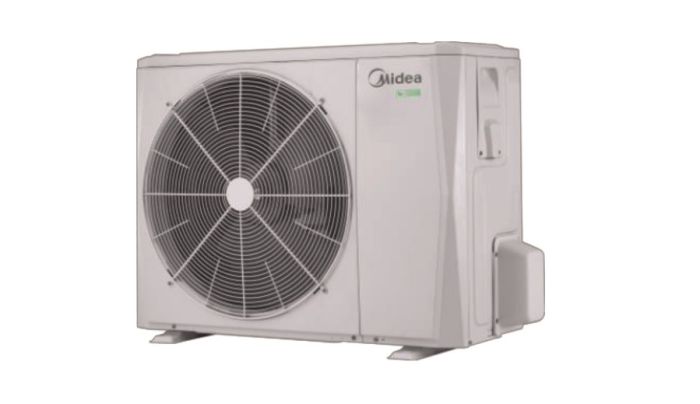

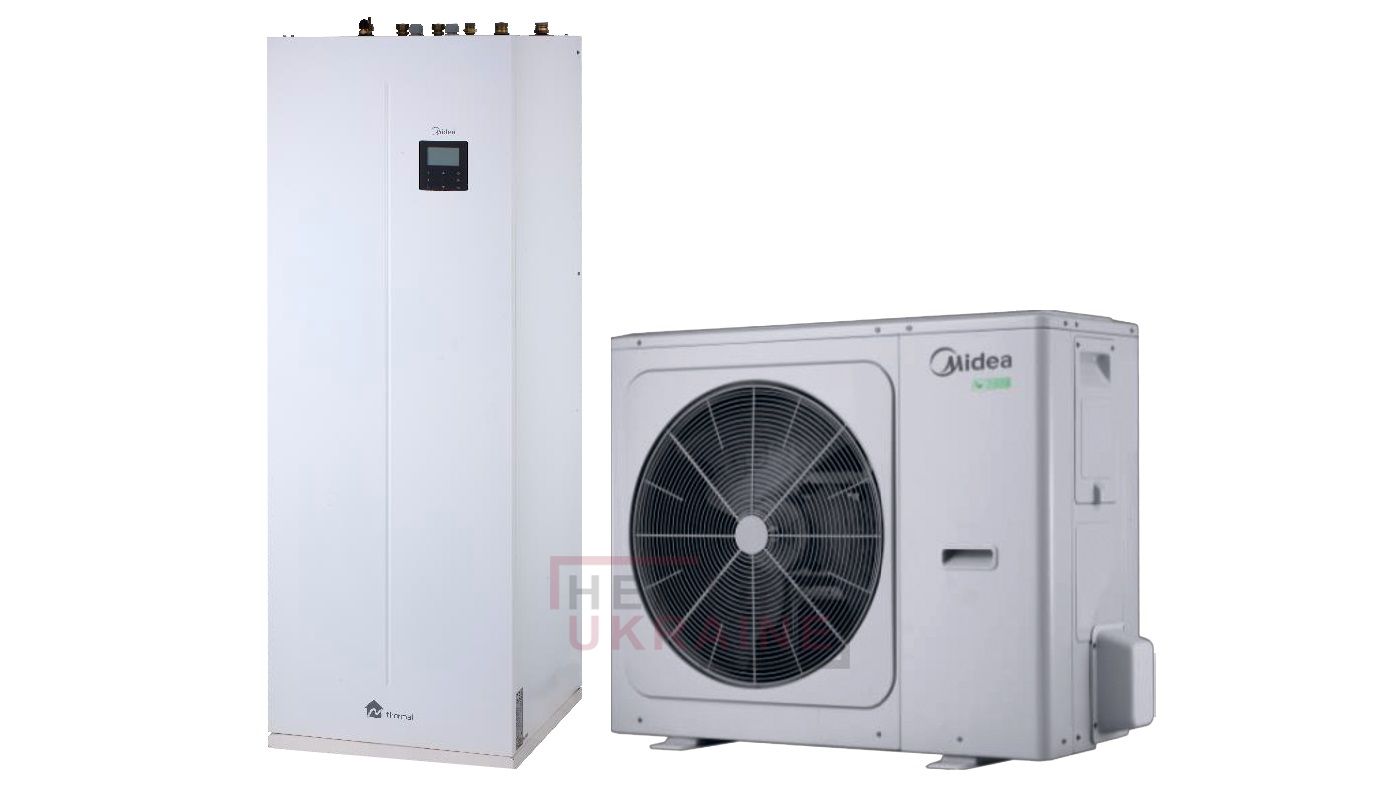

При роботі теплового насоса M-Thermal A-Series (Arctic) - зовнішній блок поглинає тепло з навколишнього середовища та передає його всередину приміщення трубопроводом з холодоагентом в гідроблок.

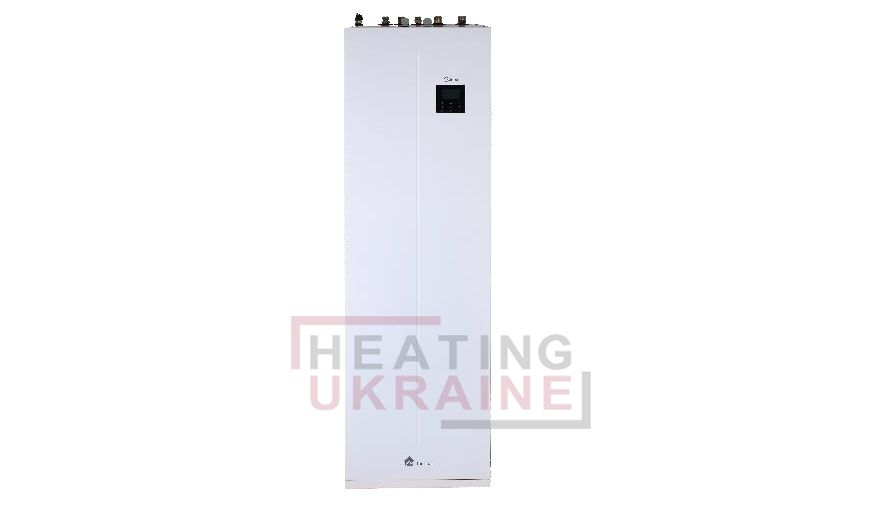

Гідроблок холодоагентом із зовнішнього блоку нагріває воду. Нагріта вода циркулює через опалювальні прилади, такі як тепла підлога, радіатори, фанкойли, а також змійовик бака ГВП.
Занурювальні змійовики часто встановлюються в баках гарячої води для побутових потреб як резерв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технологія Full DC-inverter (компресор, насос, двигун вентилятора - інвертори)

Застосування холодоагенту R32 та новітніх процесорів керування:

• Забезпечило високий клас сезонної енергоефективності «А+++» (A7W35).
• Дозволило ефективно використовувати обладнання при більш низьких
  температурах
• Дозволило збільшити температуру нагріву води для ГВП до +60 ° С.

• Гнучкі можливості використання – 10 типових схем по рекомендованих компо- нентах обв’язки та контурах споживачів.

• Вбудований ПДК    KJRH-120F    що    можна    винести    на    відстань    до    25м. Можливість каскадного обєднання для обєктів з запитом на більшу потужність

Рекомендовані схеми застосування системи M-Thermal

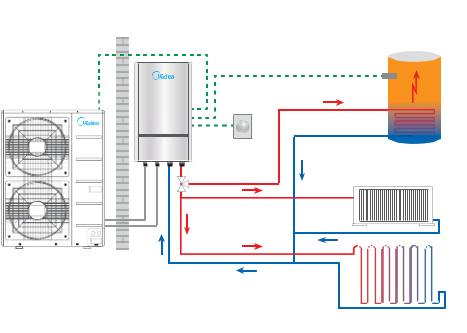

ТЕПЛОВИЙ НАСОС + РАДІАТОРИ ОПАЛЕННЯ + "ТЕПЛА ПІДЛОГА" + БОЙЛЕР ГВП

 У такій схемі підключень можуть застосовуватися контури
«теплої підлоги», вентиляторні доводчики – фанкойли, низькотемпературні панельні радіатори, бойлер непрямого обміну для підготовки ГВП. Для чергування роботи між контурами опалення та ГВП необхідно додатково придбати та встановити двоходовий клапан та датчиктемператури води в бойлері. Для роботи з контуром «теплої підлоги» рекомендується встановлювати додаткові термостати для кожного окремого контура підлоги.

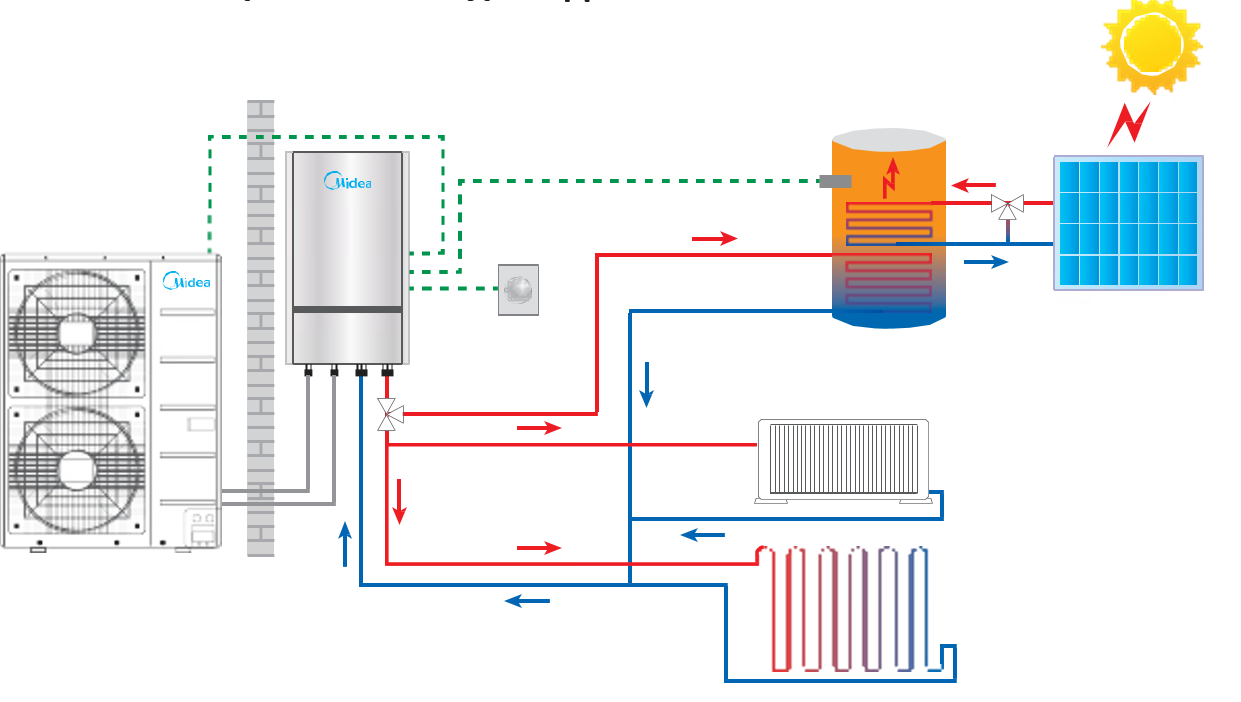

ТЕПЛОВИЙ НАСОС + РАДІАТОРИ ОПАЛЕННЯ + "ТЕПЛА ПІДЛОГА" + БОЙЛЕР ГВП + СОНЯЧНА БАТЕРЕЯ

   У такій схемі підключень можуть застосовуватися контури
«теплої підлоги», вентиляторні доводчики – фанкойли, низькотемпературні панельні радіатори, бойлер непрямого обміну для підготовки води ГВП, колектори геліосистеми. Сонячна енергія використовується для нагріву 2-го контуру бойлера ГВС. Додаткові елементи перелічено в пункті 1.

Інші варіанти схем під’єднання наводяться в технічній документації.

Ознайомлення з модельним рядом теплових помп серії M-thermal

Це відеоролик з технічного семінару академії Midea, що стосується основних функцій та модельньго ряду теплових помп серії M-thermal.
